羅茨真空泵的分類

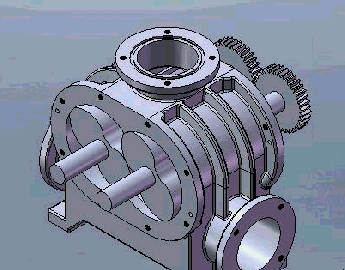

羅茨真空泵簡稱羅茨泵，是雙轉子容積式真空泵。它是由羅茨鼓風機演變而來的。其在泵腔內有兩個形狀對稱的轉子，目前市場上大多用三葉形。

羅茨泵大致有兩種型式：

1、立式羅茨泵：這種結構的進、排氣口成水平位置，裝配和連接都比較方便。但泵的重心較高，在高速運轉時穩定性差，故多用于小泵。

2、臥式羅茨泵：泵的進氣口在上，排氣口在下。有時排氣口水平方向接出，因而，進、排氣方向是相互垂直的。排氣口可以從兩個方向接出，一端接排氣管道，另一端堵死或接旁通閥。這種結構重心低，高速運轉時穩定性好，一般用于大、中型泵。

羅茨真空泵應用行業：

適用于真空燒結、真空釬焊、真空浸漬、真空干燥、真空鍍膜、真空輸送、真空冶煉等工藝。

羅茨泵的抽氣特點：

1、在較寬的壓力范圍內有較大的抽速；

2、轉子之間、轉子與泵腔壁之間有間隙，泵腔內運動件無摩擦，不必潤滑，泵腔內無油；

3、轉子形狀對稱，動平衡性能良好，運轉平穩，選擇高精度的齒輪傳動，運轉時噪音低;可獲得較高轉速(抽速)；

4、羅茨泵在抽氣過程中其工作空間容積是不變的，即“無內壓縮”，這與大多數的變?nèi)菔秸婵毡貌煌?/p>

5、氣體的排出：當轉子頂部轉過排氣口邊緣，封閉空間與排氣側相通時，由于排氣側氣體壓力較高，則有一部分高壓氣體返沖到封閉空間中，使空間內氣體壓強突然升高到排氣壓力，即所謂的“外壓縮過程”。當轉子繼續轉動時，氣體排出泵外。

錦工羅茨真空泵的優勢：

1、低噪音；

2、啟動快，效率高；

3、轉子無需潤滑，泵腔內無油；

4、振動小，轉子動平衡條件較好；

5、驅動功率小，機械摩擦損失小；

6、結構緊湊，占地面積小；

7、運轉維護費用低。

羅茨真空泵的工作原理與羅茨鼓風機相似。由于轉子的不時旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封鎖狀態，所以，在泵腔內氣體沒有緊縮和收縮。 但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵外。

羅茨真空泵轉子由0°轉到180°的抽氣過程。在0°位置時，下轉子從泵入口封入v0體積的氣體。當轉到45°位置時， 該腔與排氣口相通。由于排氣側壓強較高，惹起一部分氣體返沖過來。當轉到90°位置時，下轉子封入的氣體，連同返沖的氣體一同排向泵外。這時，上轉子也從泵入口封入v0體積的氣體。當轉子繼續轉到135°時，上轉子封入的氣體與排氣口相通，重復上述過程。180°位置和0°位置是一樣的。
